Принцип оборудования
Роторный барабанный точный фильтр состоит из модуля структуры оборудования, модуля фильтра, система вождения, системы обратной щепы и системы автоматического управления.
После того, как сточные воды вступают в оборудование, система автоматического управления запускает систему вождения для вождения барабана для вращения и запускает систему обратной щепы одновременно. Под действием гравитации сточные воды вытекают из барабана из барабана, а суспендированные твердые вещества в воде перехватывают в барабане на экране фильтра. Барабан вращается медленно, и насос обратной промывки рисует отфильтрованную воду для обратной промывки на экране фильтра. Промытая грязь попадает в аккремент в баке внутри барабана и выгружается за пределами оборудования через дыровочную трубу.
Когда сточные воды вступают в оборудование, система вождения и система обратной промывки непрерывно работают без перерыва.
Состав оборудования
① Модуль структуры оборудования

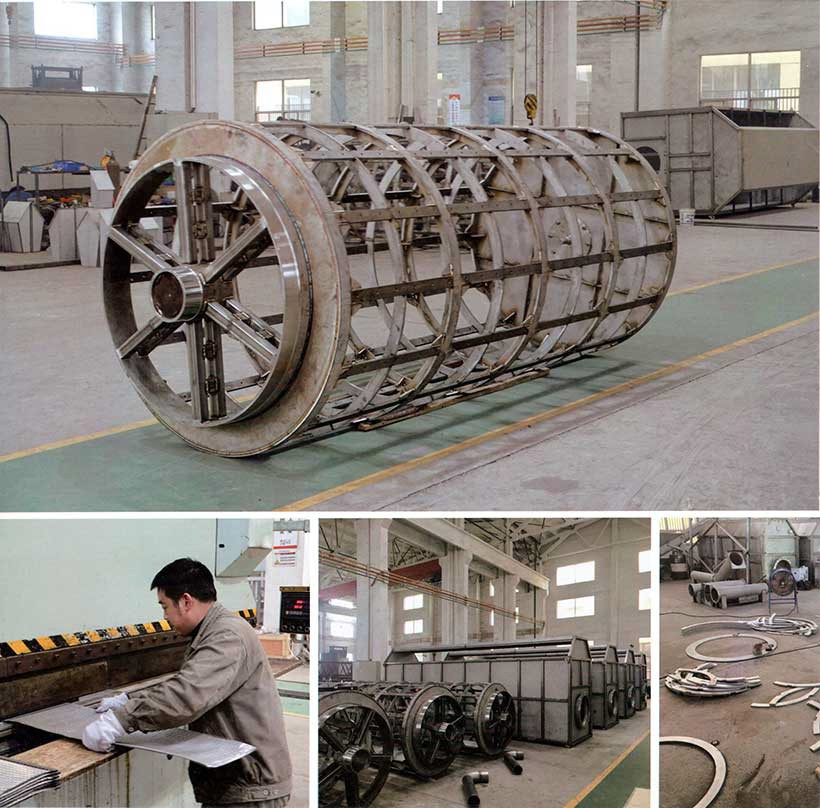

Модуль структуры оборудования состоит из корпуса и барабана оборудования и изготовлен из нержавеющей стали 304L (дополнительно 316L).
② Модуль фильтра

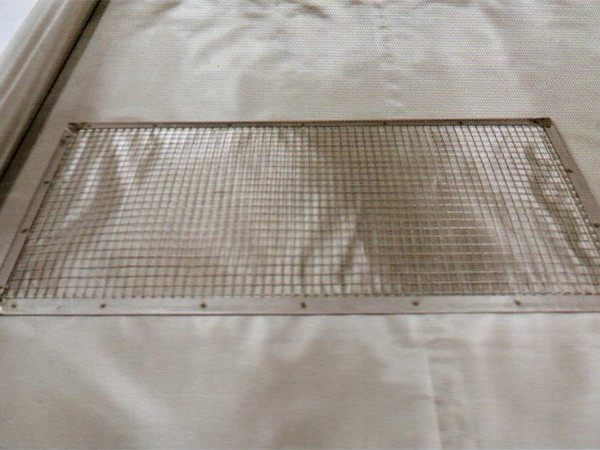

Модуль фильтра состоит из нескольких независимых и съемных фильтрующих экранов, которые изготовлены из диаметра Micron-уровня 316L проволоки из нержавеющей стали через специальный процесс (различные прецизионные фильтры выбираются в соответствии с качеством воды входной воды, а импортные и отечественные фильтры предоставлено одновременно).
③ Система привода
Система привода состоит из редукторов, трансмиссионного вала и центрального подшипника.
④ Система обратной промывки
Система обратной промывки состоит из насосов обратной промывки, труб, фильтров для промывки, насаждений, насадок, сбора резервуаров и канализационных труб.
⑤ Система управления
Оборудование оснащено автоматической системой управления PLC. Система управления PLC устанавливается в кабинете электрического управления И может общаться с центральной контрольной комнатой на заводе.
Преимущества оборудования
\"Качество \" - это основное требование. В каждой практике, перед лицом различного качества воды, согласно различным трудностям лечения, мы разработали фильтры, подходящие для различных вводов воды, улучшили подробную структуру оборудования, а также Привержены \"Autlet Waterlet Compliance \" и \"Удобство использования клиентов \". Два основных целя и продолжают оспаривать другие длительные циклы обслуживания, чтобы уменьшить затраты на использование клиентов.

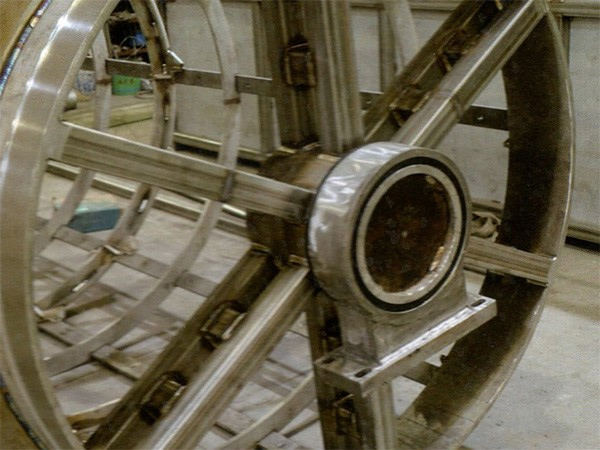

1, безмасляные подшипники на воде вход. В течение Рабочий процесс, потерю твердой смазки невелики, это может быть самопоглощение, грузоподъемность большая, и система охлаждения воды используется для полной решения плитка горит.

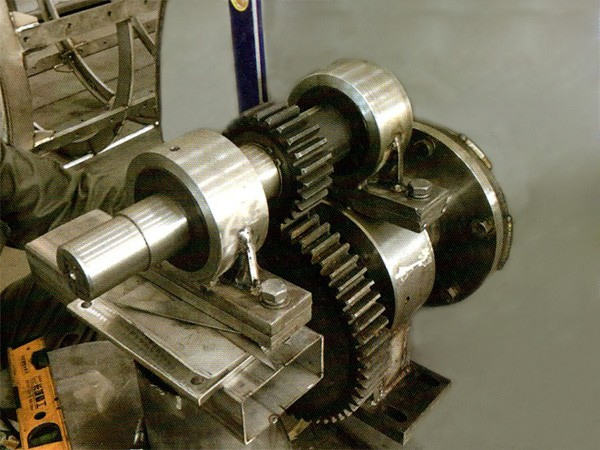

2, структура передачи шестерни установлена на выходе воды. Нет проблем неровной передачи цепи, и период обслуживания длинный.

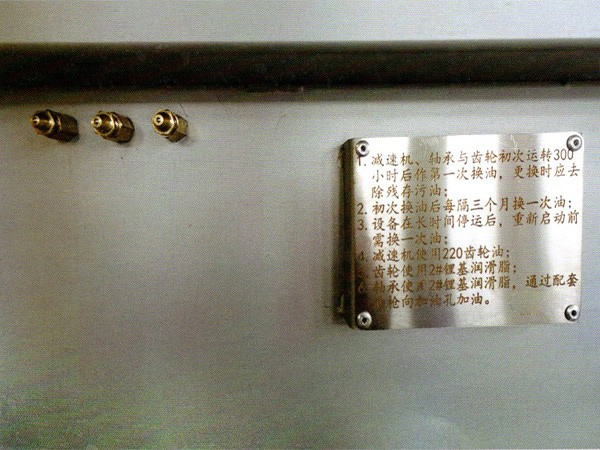

3. Подшипник Структура смазки на выходе воды. Внешняя заправочная структура устраняет необходимость операторов для входа в салон, снижая трудности для обслуживания и улучшение удобства использования пользователей.

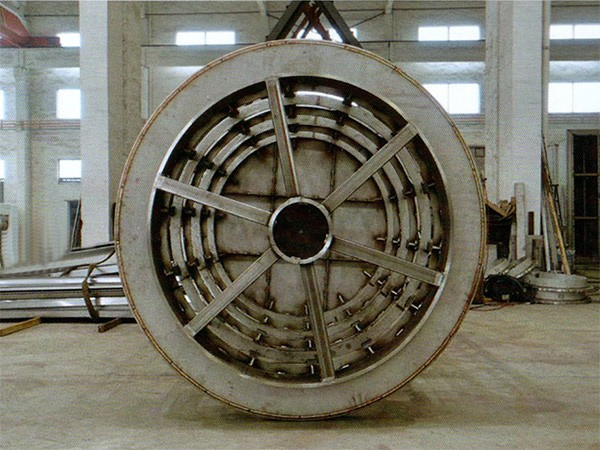

4. Двухсторонний концентрический барабан, который подвергался точной обработке коаксиальности и повторная коррекция динамического баланса. Это направлено на не допустить Общая проблема деформации барабана после многих лет работы на рынке.
5. На основании богатого полевого опыта, различных прецизионных фильтров. В то же время он достиг трех основных индикаторов фильтра \"High Precision \", \"Lave Life \" и \"не уменьшается емкость обработки \".

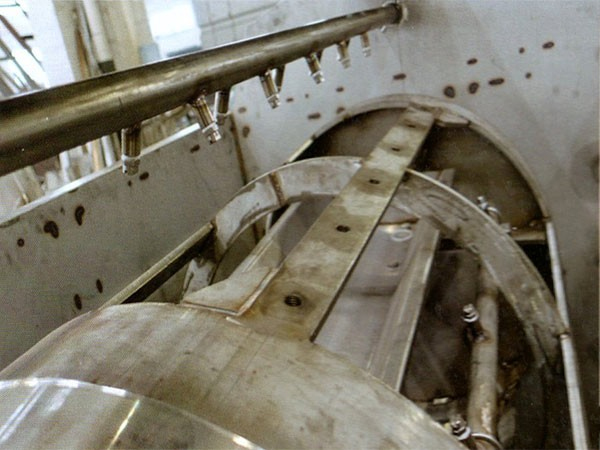

6. Система форсунки обратной промывки с внешним главным и внутренний вспомогательный. Даже перед лицом чрезмерного дозирования или высокого SS, он может стабильно работать, расширяет объем влиятельного качества воды оборудования и расширить цикл обслуживания фильтра.
7. Моманизированная электронная логика управления. На основании полевого опыта мы добавили некоторые удобные пользовательские настройки, такие как связь между датчиком уровня входного бака и байпасным электромагнитным клапаном. Когда уровень впускного бака Слишком высокое, это означает, что флюс экрана фильтра ослабляется. В это время байпасный клапан автоматически открывается. Уменьшить риск повреждения фильтра.
Продажи и послепродажное обслуживание
Адаптированы в соответствии с ситуацией и характеристиками сайта пользователя
Установите \"Запись обслуживания \" для каждого оборудования, которое оставляет завод, и перезвонить ежеквартально
Основные технологии
Текущий китайский GB18918-2002 \"Стандарты разряда загрязняющих веществ для очистных сооружений для очистки городских сточных вод \" устанавливает три уровня стандартов для сточных акций качества городских сточных вод, из которых первые стандарты уровня делятся на стандарты A и B.
Строительство на национальном уровне рециркуляции и переработки и переработки \"Двенадцати пятилетних городских сточных вод. миллиард юаней. Большинство сооружений очистки сточных вод необходимо пройти технологическое преобразование, от степени B до класса А.
Из данных таблицы можно увидеть, что уровень B увеличивается до уровня A, а также высокая допустимая концентрация выбросов SS уменьшается с 20 мг / л до 10 мг / л. Это основная область, с которой приходится точный фильтр типа барабана.
модель | Основные элементы управления | Уровень 1 Стандарт | Вторичный стандартный | Уровень 3 стандартный |
Стандарт | B стандартно |
1 | Химический спрос на кислород (COD) | 50 | 60 | 100 | 120 |
2 | Биохимический спрос на кислород (BOD5) | 10 | 20 | 30 | 60 |
3 | Приостановленная материя (SS) | 10 | 20 | 30 | 50 |
4 | Животные и растительные масла | 1 | 3 | 5 | 20 |
5 | Нечто | 1 | 3 | 5 | 15 |
6 | Анионное поверхностно-активное вещество | 0.5 | 1 | 2 | 5 |
7 | Общий азот (рассчитан как n) | 15 | 20 | — | — |
8 | Аммиак (рассчитанный по N) | 5 (8) | 8 (15) | 25 (30) | — |
9 | Общий фосфор (рассчитано по п) | Построен до 31 декабря 2005 года | 1 | 1.5 | 3 | 5 |
Строительство началось 1 января, 2006 | 0.5 | 1 | 3 | 5 |
10 | Хрома (раз разбавления) | 30 | 30 | 40 | 50 |
11 | Значение рН | 6 ~ 9. |
12 | FeCal Colifify Group Number / (PCS / L) | 103 | 104 | 104 | — |
Согласно нашему опыту с муниципальными канализами, SS в муниципальной канализации хвостовой водой вообще представляет два
Характеристики \"большого количества \" и \"небольшого размера частиц \", которые кладут прямые требования к Точность фильтрации Фильтр и требует небольшого размера пор.
Небольшая диафрагма может гарантировать только скорость перехвата, а в более поздней работе необходимо добиться длительного срока службы (прочности) и отсутствие затухания потока (простой обратной промывки).

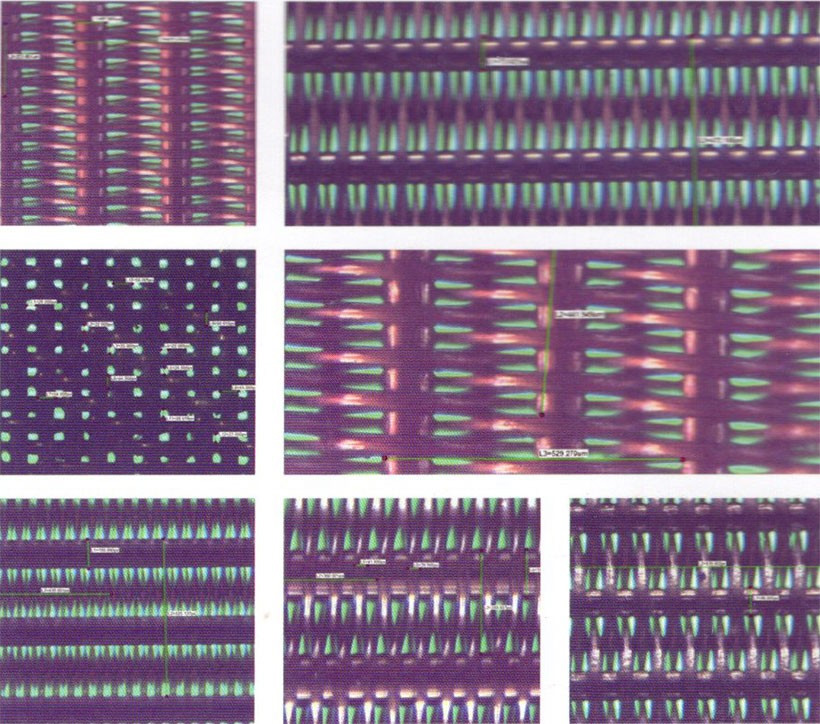

Микрофотография фильтра

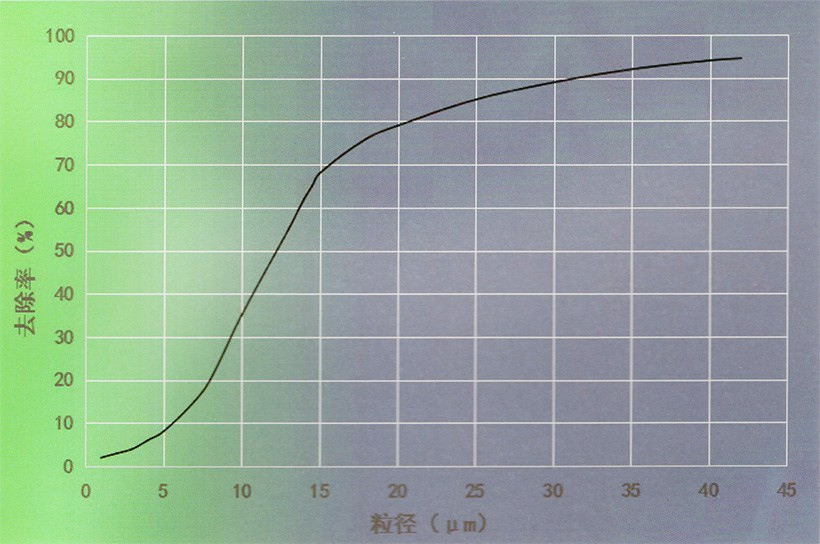

Отношения между размером частиц SS, соответствующие сети и скорости удаления
Фильтр-экран, используемый нашей компанией для модернизации муниципальных сточных вод, имеет размер пор 26 мкм, толщина сетки 0,15 мм, весом 0,26 г на квадратный дюйм, а также эффективная площадь 29%. Имеет хорошие параметры производительности и могут обеспечить скорость перехвата и качество эксплуатации в значительной степени.
Таблица параметров выбора
модель | Flhwl-3000. | Flhwl-5000. | Flhwl-10000. | Flhwl-15000. | Flhwl-20000. | Flhwl-25000. | Flhwl-30000. |
Обработка Емкость (М.3/ d) | 3000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 |
Dimensions (мм) | 2900 × 1220. × 1470. | 2900 × 1600. × 2060. | 3800 × 1600. × 2220. | 4700 × 1600. × 2220. | 5600 × 1600. × 2220. | 5600 × 1760. × 2500. | 6500 × 1760. × 2500. |
Фильтр площадь (М.2) | 1.5 | 2.5 | 5 | 7.5 | 10 | 12 | 15 |
Диаметр выхода | DN200. | DN300. | Dn500. | Dn500. | DN600. | DN700. | DN700. |
Механизм мотор власть (КВт) | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 1.5 |
Насос обратной промывки власть (КВт) | 1.1 | 1.1 | 2.2 | 3 | 4 | 4 | 5.5 |
Расход воды с обратной промыванием (М.3/ d) | 20 | 20 | 40 | 60 | 80 | 80 | 100 |
Обратное промывание давление (бар) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
Области применения:
Модернизация муниципальных сточных вод, циркулирующая охлаждающая водяная фильтрация, восстановленное водное повторное использование воды, река лечение, аквакультура.
